劉忠富，賈? 春，張? 彬 (中昊黑元化工研究設計院有限公司，四川 自貢 643000)

摘? 要：簡要介紹炭黑行業鐵磁物質的來源及產生的原因，分析去除鐵磁物質的方法及設備，提出一種適用于炭黑 行業的磁選設備優化配置方案。

關鍵詞：鐵磁物質;磁選設備;炭黑原料;磁選

磁選是利用物料磁性差異進行分離的一種篩 選技術，主要去除物料中的鐵磁雜質，減少篩余物 含量，提高產品純度和質量等級;已在許多領域得 到了廣泛的應用。 隨著炭黑應用廠家對品質的要求的提高，及 特種炭黑的應用量的擴大，在炭黑工藝生產過程 中，磁選設備已作為了炭黑生產流程中必不可少 的工序處理設備。

　　1? 炭黑生產過程中鐵磁性物質的來源

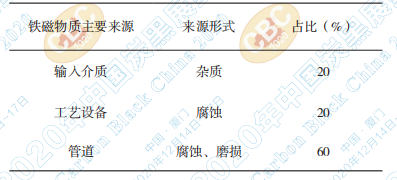

       從整個炭黑的生產過程來看，炭黑產品中所 含鐵磁物質主要來源于：(1)輸入介質帶來的， (2)工藝設備、管道的腐蝕、磨損。

■ 輸入介質來源：包含原料油、燃料油及工 藝水等介質中本身所含的鐵磁物質。

■ 工藝設備來源：炭黑原料儲存過程中包括 油罐、過濾罐等前部原料儲存設備及后部生產設 備大多均為碳鋼設備，在生產過程中會產生腐蝕， 造成鐵磁性物質進入炭黑生產系統中，特別是設 備檢修及零部件大批更換的過程中，因拆除過程 中原腐蝕而未脫落的鐵磁性物質會進入到生產系 統中，這就導致炭黑生產廠家在檢修完后重新開 車的過程中炭黑含有的鐵磁物質會大幅度的升 高，停車時間越長，最后重新開車時鐵磁物質含量 越高。

■ 輸送管道來源：在炭黑生產過程中輸送管 線主要分為：原料輸送管線，工藝水輸送管線，壓 縮空氣輸送管線、燃料氣輸送管線，這些管線的輸 送物質一部份是炭黑生產的主要原料，一部份為 炭黑生產過程中的主要輔助原料，最終這些管線 均會參與到炭黑生產過程中與炭黑一同形成最終 的產品，而該部份管線同樣大部份是由碳鋼管線 組成，長時間的使用也會產生腐蝕情況，造成鐵磁 性物質參與到炭黑生產過程中去。

　　2? 炭黑生產過程中鐵磁物質含量的變化

以濕法炭黑為例，在炭黑生產過程中，造粒前 炭黑的物料狀態為粉狀炭黑，此時鐵磁物質夾雜 在粉狀炭黑中，經過造粒后細小的鐵磁物質被包 裹在炭黑粒子當中，此時不利于鐵磁物質的磁 選。

經造粒后的炭黑粒子經干燥、提升、篩選進入 后部收集系統，在此系統中也可能造成新的鐵磁 物質的產生，需對炭黑進行再次磁選。

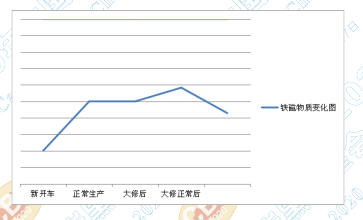

根據炭黑生產的經驗，新建生產線炭黑產 品鐵磁性物質含量少，隨著生產線使用時間的 增加，鐵磁性物質的含量會逐漸增加，可參考 下圖。

　　3? 鐵磁物質去除的方法

根據炭黑生產過程中鐵磁物質的來源，在炭 黑生產過程中，鐵磁物質的去除可分為原料來源 去除，設備及管道來源去除，磁選輔助去除。

■ 設備及管道去除：在炭黑生產過程中，設 備及管道是鐵磁物質的主要來源，可通過更換管 道及設備材質的方式加以改進，將碳鋼管線及設 備更改為不銹鋼設備及管線，這將有效的降低鐵 磁物質含量，也可以通過在管線及炭黑生產流程 的未端，增加磁選設備，來對鐵磁物質進行磁選。

■ 輔助去除：在炭黑生產流程中引入多級磁 選設備，對炭黑中的鐵磁物質進行磁選分離，以達 到去除鐵磁性物質的目的。

考慮建造成本和使用的經濟性，采用輔助去 除法是一簡單有效的方法。

　　4? 炭黑生產中常用磁選設備的種類

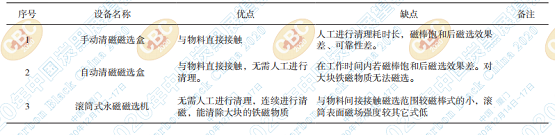

炭黑生產過程中最常用的磁選設備分為：手 動清磁磁選盒、自動清磁磁選盒、滾筒式永磁磁選 機。其優缺點對比如下：

5? 炭黑生產中常用磁選設備參數對比

(以中昊黑元化工研究設計院有限公司生產的磁選設備為例)

■ 參數對比

■ 磁選效率及逃逸率對比

　　6? 磁選設備的選擇

目前炭黑生產過程中采用最多的磁選設備分 為手動清磁磁選盒、自動清磁磁選盒、滾筒式永磁 磁選機。

在炭黑生產過程中，原料的輸送及輔助原料 的輸送均是通過管道輸送，因此在炭黑生產過程 中，應當采用管道式磁選盒對鐵磁物質進行分離， 對于潔凈氣體(壓縮空氣等)及液體(工藝水、油) 管道，由于自動磁選盒在清磁過程中會產生泄漏 情況，此處應采用手動式磁選盒，在保證清磁的同 時確保能承受管道壓力，并定期對磁盒進行清 理。

在炭黑后部收集系統中，因管線壓力小，很多 管線為負壓操作，炭黑的物料形態為粉狀或粒狀， 處于炭黑產品生產流程的未端，炭黑產品質量受 鐵磁物質影響較大，此時管線上的磁選設備應采 用自動清磁方式，以保障清磁的連續性。

7? 濕法炭黑生產線磁選設備推薦配置

分析炭黑生產系統流程，推薦以下磁選設備 的配置形式：

■ 理想狀態下，在炭黑未經造粒前加一級磁 選設備(自動清磁磁選盒)，此時可在炭黑未進行 造粒前磁選大部份鐵磁物質;

■ 在炭黑粒子經篩選后再增加一級磁選設備 (自動清磁磁選盒)，此時可清除一級磁選未磁選 完的鐵磁物質及造粒、干燥、提升、篩選過程中新 產生的鐵磁物質。

■ 因自動清磁磁選盒無法自動清除大塊鐵磁 物質及檢修過程中遺落的大塊碳鋼零部件，以及 清磁磁選盒在工作過程中此部份鐵磁性物質無法 通過正品倉進入渣料口，在往復清磁過程中會掉 落到下游生產工序中，此時需對此部份鐵磁物質 進行磁選，推薦在二級貯存提升機或風選器出口 增加磁選設備(滾筒式自動清磁磁選機)，以便于 清除上述鐵磁物質和對炭黑中含有的鐵磁物質進 行再次磁選。

■ 因炭黑粒子在經過風選后到達包裝機之前 還有一定的系統流程，此時推薦在產品儲罐出口 增加一級磁選設備(自動清磁磁選盒)，若有振動 篩則放置于振動篩下面以達到最終清磁的目的。

　　8? 結束語

在炭黑生產系統中，根據不同位置的不同溫 度區間和炭黑的不同物料狀態，選擇合適的磁選 設備對炭黑最終產品的鐵磁物質的含量有顯著的 改善。

在選擇磁選設備的過程中，需根據物料的溫 度來選擇適合的耐溫區間磁選設備，否則磁鐵在 超過使用溫度后退磁率會加快，嚴重影響磁鐵的 使用壽命。

對于磁選設備在炭黑生產系統中的應用上， 推薦采用自動磁選盒結合滾筒式磁選機的組合方 式能有效的取長補短，發揮出最佳的磁選效果。
