摘? 要：炭黑反應技術由于反應時間極短、形態獨特、表面化學不確定等特點，一直被稱藝術而不是科學技術，很難 建立動態過程模型或反應機理來描述炭黑的形 成現象。因此，我們?cè)噲D提供一個描述炭黑形成的九步程序以及一步驟測 算出相關的反應溫度，衷心希望本研究能以科學的角度接近真實炭黑反應。

關鍵詞：炭黑的九大核心步驟;裂解;成核;碰撞

1? 引? 言

炭黑在油爐法反應器中是如何生成的?

如果被問及油爐法反應器是怎么生產炭黑 的，有人會回答在熱爐子中原料油“裂解”生成 的，有人會回答是原料油的不完全燃燒生成的，而 這些回答都不是完整的。本文將油爐法的炭黑以 九個步驟來解釋，并以化工基本原理溫度測算的 方式，將這些推論的的步驟以不同品級與油品描 述出來。

　　2? 文獻回顧

炭黑生成反應機理的公開文獻非常少，2003 年亞太炭黑會議上 Mr. Vinod Tanega 曾提出擾流 (Turbulence)、Heat Input( 熱 量 輸 入 )、Reaction Temperature ( 反應霧滴 ) 以及噴霧霧滴 (Oil Droplet) 會對炭黑形態和表面活性產生一定的影響[1];Mr. Donnet 也 在 所 編 著 的 Carbon Black 一 書 中 提 出 Nucleation( 成 核 )、Condensation( 凝 聚 ) & Polymerization( 高分子化 ) 等反應理論[2][3]。

另外，Mr. Ho Chung-Lin在2015年中國炭黑展 望會書面報告提出炭黑生成九步法以及八大反應 式[4]，用脫氫成核與碰撞理論來解釋碳黑生成;并 與 2016 年在炭黑工業上發表炭黑器在不同爐溫狀 態下反應生成溫度推算[5]，提出爐溫高會使得生成 尾氣中的一氧化碳減少，進而提升收率。2018 年 更進一步估算了不同爐溫的生產效率[6]。而本文不 再報告由反應生產的機理推定的測算與質量數 據，先和讀者談?wù)勌亢诘木糯蠛诵牟襟E。

3? 炭黑的九大核心步驟

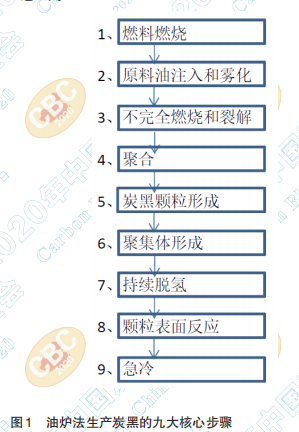

圖1用模塊化的過程描述了油爐法生產炭黑 的九大核心步驟：1.燃料燃燒;2.原料油注入和蒸 發;3.部分燃燒和熱解;4.聚合;5.碳黑粒子形成; 6. 聚合體的形成;7. 繼續脫氫;8. 顆粒表面反應; 9. 急冷。

所有的炭黑，不論種類和品級，都是經由這些基本的步 驟而生產的。炭黑品種的差異是通過改變這些步驟中的某些條件而實現的。

圖 2~ 圖 10 詳細描述了這些步驟。

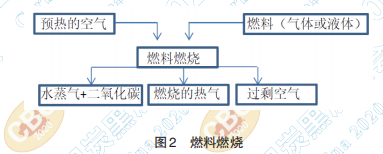

圖2過程中的步驟1產生高溫燃?xì)庥脕?lái)提供過 程所需的熱量，并作為整個系統的載氣。氣溫要 求最低為 2300°F(1260℃)。燃料可以是氣態的， 固態的，或者二者的混合。固體燃料也可以用，但 是不太實用。完全燃燒以后的燃余氣中需要有過 剩氧。推薦使用預熱的空氣以提高產率。最好使 用碳?xì)浠衔镒鳛槿剂?，其他諸如乙醇也可以使 用。燃料中重金屬含量要低，以降低對反應爐內 襯耐火材料的沖刷。燃料的硫含量要低，以減少 燃料氣中的有害硫氧化物。

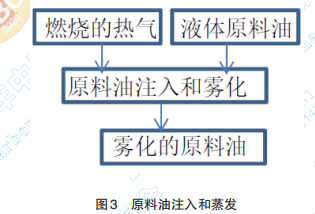

圖3步驟2開始于向步驟一產生的燃?xì)庵袊娚?炭黑生產用原料油。原料油被加熱到接近其初始 沸點而噴入并分散到燃余氣中然后完全霧化。原 料油的完全霧化是生產低水洗炭黑的核心。通常 商用的原料油是重碳?xì)浠衔镉?，具有方向性，?的含量很低。主要來源可以分類為裂解澄清油， 烯烴塔底油，煤焦油加工后的餾分油。

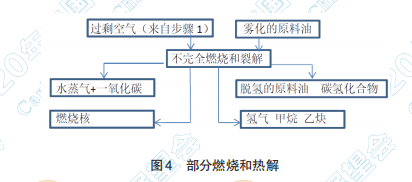

圖4步驟3幾乎是在原料油在高溫燃余氣霧化 以后同時產生的。在步驟3中，兩個關鍵步驟同時 發生。其中一個是燃料完全燃燒以后由于過剩氧 的存在，原料油的不完全燃燒。此燃燒向過程中 提供了額外的熱量，也提供了大量的未燃燒的炭 顆粒，通常稱為“燃燒核”。

研究燃燒的專家們確定了這些燃燒核心的尺 寸為3~5納米，這說明它們比炭黑顆粒的尺寸要小 很多。這些小粒子對后續反應起到了關鍵作用。 步驟3中的第二個反應是步驟2中霧化后未燃燒的 原料油的裂解。裂解的定義是“熱化學分解”。在 這個過程中，裂解并不完全，但導致了霧化后的原 料油中氫從芳香化合物中的脫除。

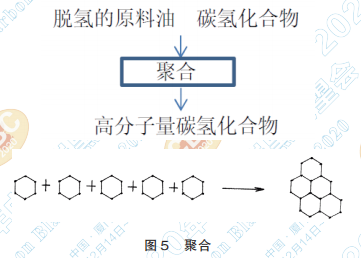

圖5在步驟4中，從步驟3中脫氫后的芳香化 合物發生聚合反應。聚合反應是“將兩個或多個 分子合成一個，其總分子量為跟分子之和，而其物 理性質不同”。在這一步當中，脫氫后的芳香族化 合物迅速反應生成了非常復雜的高分子量芳香化 合物。這些聚合反應在氣態下發生，生成了非常 高沸點的化合物。

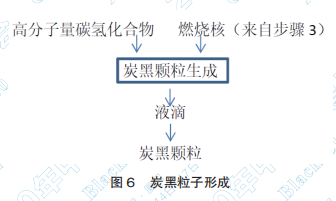

圖6在步驟5中，高沸點的化合物凝結到步驟 3 產生的燃燒核的表面上。

這是因?yàn)椴襟E3的裂解反應和步驟4的聚合反 應都是吸熱的，從而降低了整個過程的溫度。當 過程溫度降低到了氣流中包含的高分子量的碳?xì)? 化合物的飽和溫度，它們就會冷凝到氣流中攜帶 的步驟3生成的燃燒核的表面上，生成大量的小液 滴。在這整個過程中氣流溫度持續地迅速降低， 將液滴的溫度降到”凝固點”以下，將液滴轉化成固體的球狀粒子。

粒子的尺寸同時取決于碳?xì)浠衔锟梢猿练e 上去的現有的燃燒核的數量、以及可以冷凝的碳 氫化合物的量。因此可以認為，有大量燃燒核存 在，只有少量可以沉積的碳?xì)浠衔锏臅r(shí)候會形 成小粒徑炭黑。相反的，當有大量可以沉積的碳 氫化合物而只有少量燃燒核的時候會生成大粒徑 炭黑顆粒。

對以上所描述的“成核”現象的控制是油爐法 炭黑生產過程中的關鍵，它在很大程度上控制著 炭黑的粒徑和比表面積。這不是一個簡單的控制 方法，有可能會非常困難，特別是生產大顆粒胎體 用炭黑的時候。

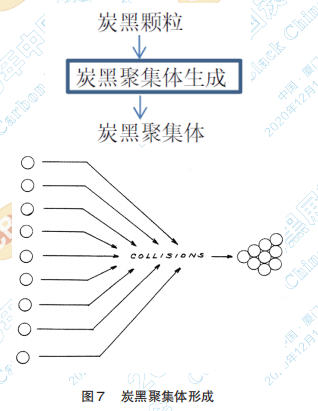

圖7過程6盡管在圖1流程圖中顯示是一個 獨立的過程，而且是在所有的炭黑顆粒生成以后 才發生的，實際上在過程5結束以前就開始了。這 種顯示方法只是為了說明這是一個發生在炭黑顆 粒生成以后的獨特的一個過程，即使聚集體的生 成是在所有可以都生成以前就開始了。

眾所周知，炭黑，特別是油爐法炭黑幾乎不會 以單個顆粒存在，而是多個粒子形成聚集體，而聚 集體進一步聚合成凝聚體的形態存在。從生產的 角度來講，炭黑顆粒形成聚集體以及凝聚體是有 利的。如果炭黑以單個顆粒的形態存在，基本不 可能將它們與氣流分開，因?yàn)樗鼈兊牧Ｗ犹?了。

炭黑聚集的另外一個重要結果就是形成了炭 黑的“結構”，這極大的影響了含炭黑膠料的物理 性能。在過程6中，炭黑顆粒在氣態高溫環境下互 相碰撞形成聚集體。如果這些碰撞發生的時候炭 黑顆粒處于活躍狀態，特別是由液態向固態顆粒 轉變的時候，這些形成的聚集體所包含的顆粒會 緊密的熔合在一起，形成所謂的“永久結構”。這 些聚集體非常牢固，即使在很高的壓力下也不會 被破壞。

如果顆粒碰撞發生在形成固態顆粒以后，顆 粒之間的熔合作用會減少，顆粒之間的熔合會顯 著減弱。這樣形成的聚集體會相對較弱，較小的 作用力就可以將它破壞，比如后面的研磨和造粒。 這些較弱的聚集體形成了所謂的“瞬時結構”。

值得指出的是，以上描述的6個步驟發生的速 度非?？臁Ｔ谏a(chǎn)胎面用炭黑的時候，估計這6個 步驟在3毫秒以內完成。在大顆粒胎面炭黑的生產 過程中，估計這6個步驟在10毫秒以內完成。剩下 的步驟相較于前面6個步驟而言發生的比較慢，但 是與常規化工過程相比還是很快的。在胎面用炭 黑的爐子中，整個反應器中的過程大約100毫秒; 在胎體用炭黑的爐子中，整個反應器中的過程大 約 700~800 毫秒。

圖8步驟7出現在步驟6聚集體形成以后，以 及當這些聚集體在氣流運輸過程中溫度足夠高以 維持裂解反應的時候(>2300°F)。步驟 3 中的裂 解反應在那一點處不足以將原料油中所有的碳?xì)?化合物進行脫氫，其中有些可以凝結的碳?xì)浠?物在經歷了步驟3、4、5、6以后還仍然存在，結果 就殘留在聚集體和/或顆粒的表面，形成類似重焦油的物質。此處取到的炭黑顯示很高的可抽出物 含量，表現為低甲苯抽出物透光率。

在步驟7中，焦油狀的碳?xì)浠衔锢^續慢慢裂 解，直到脫氫以后轉化成炭的殘余物。這些步驟 清除了炭黑表面的可抽出物質，剩余的炭黑表面 沒有什么可以抽出的，或者比較“純凈”。

圖9理想情況下步驟8不允許出現，但是在實 際情況下會發生的，最好是只有很少的程度。在 步驟 8 中，炭黑顆粒中的部分炭與步驟 1 和步驟 3 中生成的氧化物反應。主要反應如下：

CO2+C → 2CO;

H2O+C → CO+H2.

這兩個反應都會把炭黑轉化為一氧化碳。一 氧化碳的生成不僅表示炭黑收率的降低，這也造 成了有毒氣體排放導致的環境問題。

圖10最終在步驟9中水被噴入到煙氣中，這里水蒸發把煙氣降低到足夠低的溫度以阻止任何后 續反應的發生。

　　4? 炭黑形成的八個反應式

炭黑的九個基本步驟產生了八個反應式，是 化學工程估算的基礎。

(1) 原料油脫氫 CxHy → x/8 C8H + (y/2-x/16) H2,ΔH= 吸熱

(2) 原料油燃燒 CxHy + (x/2+y/4) O2 → x CO + y/2 H2O,ΔH= 放熱

(3) 甲烷的產生 CxHy + (2x-y/2) H2→ x CH4,ΔH= 吸熱

(4) 乙炔的產生 CxHy + (x-y)/2 H2→ x/2 C2H2,ΔH= 放熱

(5) 變換反應 CO2 + H2→CO+H2O 炭黑消耗

(6) C8H + 8 CO2→ 16 CO+1/2 H2

(7) C8H + 8 H2O → 8 CO+8-1/2 H2

(8) 乙炔消耗 4 C2H2→ C8H+7/2 H2

　　5? 反應溫度測算

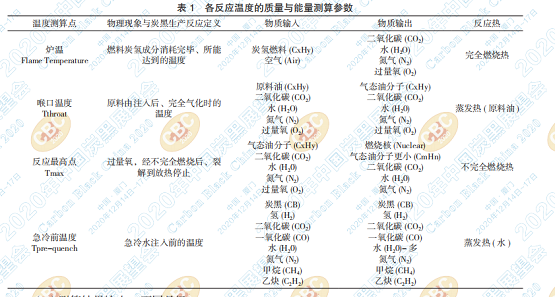

(1)反應溫度定義 : 按反應九大步驟

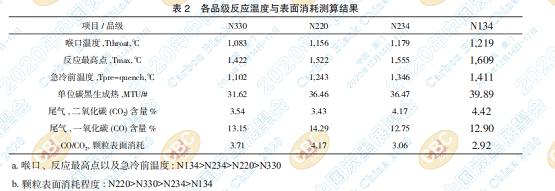

(2)測算結果輸出 1: 不同品級

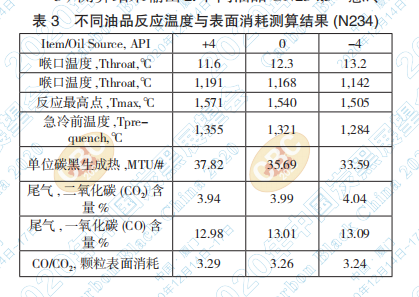

3)測算結果輸出2:不同油品@N234,5’急冷

a. 從上表可得不同油品的喉口溫度、反應最高 點溫度以及急冷前溫度的關系是 API=-4>API= 0>API= +4;

b. 不同油品表面消耗程度：API=+4>API=0> API=-4。

6? 結? 語

整個的過程包括：炭黑懸浮在氣流中，然后流 到下游與氣體分離，研磨，造粒，儲存，然后發往 客戶。正如您所見，油爐法炭黑的生產過程比較 復雜，無法被觀察者所容易的看到。我希望這個過程描述可以給你們關于油爐法 炭黑進一步的科學認識。

希望這些信息對你們有 用，無論你是研究者、設計者、操作員、質量控制 人員、售后服務人員又或者是銷售代表，或者炭黑 的使用者。
