永東股份(002753.SZ)公布，公司于近日收到由國家知識產權局頒發的《實用新型專利證書》。專利號：ZL 2025 20308757.0，專利名稱：一種延長炭黑混煉膠硫化速度的裝置。

根據摘要，本實用新型屬于炭黑混煉技術領域，具體涉及一種延長炭黑混煉膠硫化速度的裝置。所述裝置包括造粒水系統、排氣脫水裝置、靜態混合器、粉狀炭黑儲罐、濕法造粒機、滾筒干燥機和排氣袋濾器;所述造粒水系統出口端和排氣脫水裝置出口端分別通過靜態混合器與濕法造粒機進口端連通，粉狀炭黑儲罐出口端與濕法造粒機進口端連通，滾筒干燥機進口端與濕法造粒機出口端，滾筒干燥機出口端通過排氣袋濾器與排氣脫水裝置進口端連通。

通過本實用新型裝置和方法制備的炭黑，表面具有大量酸性官能團，在與橡膠混煉加工時，能夠有效地延長混煉膠的硫化速度10%左右，為加工過程提供更充裕的操作時間，有利于混煉均勻，提高橡膠制品的性能穩定性。

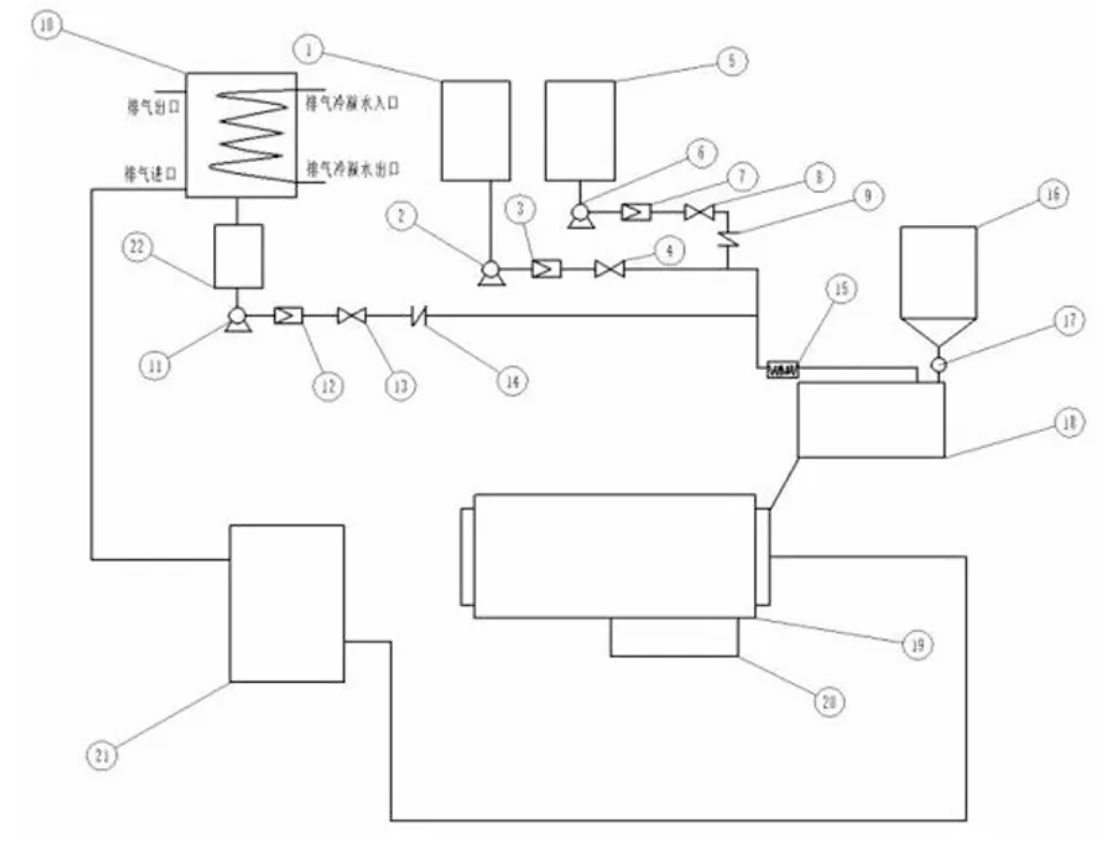

(設備流程圖)

使用步驟如下：

S1.將含有炭黑的尾氣引入排氣袋濾器21，過濾炭黑;

S2.過濾后的尾氣進入排氣脫水裝置10進行脫水處理，將氣態的水和其他可冷凝物質轉化為液態，收集至排氣冷凝水罐22;排氣脫水裝置10中循環冷凝水溫度≤40℃、排氣出口溫度≤85℃，排氣冷凝水罐22中冷凝水pH值為2?4;

S3.造粒水罐1經造粒水泵2，造粒水流量計3和造粒水流量調節閥4引出造粒水，粘結劑罐5經粘結劑泵6，粘結劑流量計7，粘結劑流量調節閥8和粘結劑止回閥9引出粘結劑，排氣冷凝水罐22經排氣冷凝水泵11，排氣冷凝水流量計12，排氣冷凝水流量調節閥13和排氣冷凝水止回閥14引出冷凝水，在靜態混合器15中形成混合液;

S4.粉狀炭黑從粉狀炭黑儲罐16經氣密閥17輸送至濕法造粒機18中，在造粒機的作用下，混合液與炭黑充分接觸，形成濕炭黑粒子;

S5.將濕炭黑粒子送入滾筒干燥機19內，通過尾氣燃燒爐20加熱干燥脫去水分，形成表面具有大量酸性官能團的炭黑干燥粒子，加熱產生的尾氣再次進入排氣袋濾器21。

(來源：國家知識產權局)
