林　浩,趙冬梅,程安仁(北京首創(chuàng)輪胎有限責(zé)任公司,北京　100096)

摘要:研究白炭黑175GR在載重輪胎胎面膠中的應(yīng)用?；貧w分析試驗結(jié)果表明,白炭黑175GR與炭黑采用適當(dāng)?shù)谋壤⒂?可使胎面膠壓縮生熱明顯降低,抗撕裂性能和彈性顯著提高,拉伸強度和拉斷伸長率有所提高,抗屈撓龜裂性能有所改善。

關(guān)鍵詞:白炭黑;載重輪胎;胎面膠;生熱;抗撕裂性能;彈性

中圖分類號:TQ330·38+3;U463·341+·3文獻標(biāo)識碼:B文章編號:1006-8171(2007)06-0356-04

胎面膠應(yīng)具有高耐磨、高抗撕裂和低生熱的特點。降低輪胎胎面膠生熱是提高輪胎高速性能、減少肩空和脫層的有效措施。本工作從提高胎面膠抗撕裂性能和降低胎面膠生熱的角度出發(fā),探討白炭黑175GR在載重輪胎胎面膠中的應(yīng)用。

1　實驗

1.1　原材料

NR, SIR20,印度尼西亞產(chǎn)品; BR,牌號9000,中國石化北京燕山石油化工股份有限公司產(chǎn)品;白炭黑,牌號175GR,羅地亞白炭黑(青島)有限公司產(chǎn)品;硅烷偶聯(lián)劑Rsi-B,南京曙光化工總廠產(chǎn)品;其它均為橡膠工業(yè)常用原材料。

1.2　試驗配方

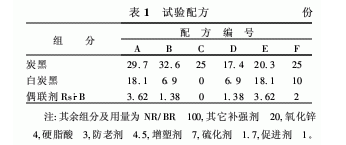

采用旋轉(zhuǎn)設(shè)計二次回歸法,選擇炭黑和白炭黑用量作為相關(guān)因子,對炭黑和白炭黑用量進行回歸分析并做出性能等值曲線圖。小配合試驗配方如表1所示。

1.3　主要設(shè)備和儀器

1.57 L密煉機和F270型密煉機,英國本伯里公司產(chǎn)品;Φ150 mm×320 mm開煉機,廣東湛江機械廠產(chǎn)品;QLB-Q450型平板硫化機,湖州宏僑橡膠機械有限公司產(chǎn)品;MV2000型門尼粘度儀和MDR2000型硫化儀,美國埃邇法科技有限公司產(chǎn)品;XQ-250型拉力機,江蘇省江都真武橡膠機械廠產(chǎn)品;YS-25-Ⅱ型壓縮疲勞試驗機,上海四化機械有限公司產(chǎn)品。

1.4　混煉工藝

(1)小配合試驗

膠料一段混煉在1.57 L密煉機(轉(zhuǎn)子轉(zhuǎn)速115 r·min-1,壓砣壓力0.35 MPa)中進行,加料順序為:生膠→炭黑和小料→軟化劑→清掃,排膠→開煉機下片。

二段混煉在開煉機(速比為1∶1.4)上進行,加料順序為:一段混煉膠(停放16 h后)→硫黃和促進劑→下片。

(2)大配合試驗

膠料的一段混煉在F270型密煉機(轉(zhuǎn)子轉(zhuǎn)速40 r·min-1,壓砣壓力0.6 MPa)中進行,加料順序為:生膠→炭黑和小料→軟化劑→清掃,排膠(溫度165℃)。

膠料二段混煉也在F270型密煉機(轉(zhuǎn)子轉(zhuǎn)速20 r·min-1,壓砣壓力0.6 MPa)中進行,加料順序為:一段母膠、硫黃和促進劑→排膠(溫度105℃)。

1.5　性能測試

門尼粘度按照ASTM D 1646—1980進行測定;硫化特性按照ASTM D 2084—1981進行測定;其它性能均按相應(yīng)國家標(biāo)準(zhǔn)進行測定。

2　結(jié)果與討論

2.1　理化分析

白炭黑175GR的理化分析結(jié)果見表2。從表2可以看出,白炭黑175GR的理化性能達到公司指標(biāo)要求。

2.2　小配合試驗

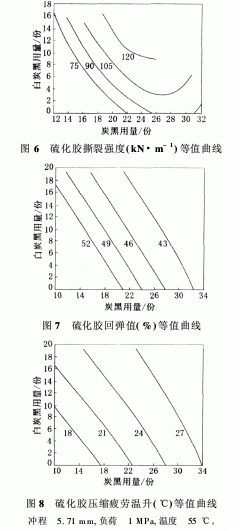

根據(jù)回歸分析結(jié)果,做出不同的性能等值曲線圖。圖1所示為炭黑與白炭黑變量時混煉膠127℃焦燒時間t5的等值曲線。圖2所示為炭黑與白炭黑變量時混煉膠185℃正硫化時間t90的等值曲線。圖3~8所示分別為炭黑與白炭黑變量時硫化膠(硫化條件為151℃×30 min)300%定伸應(yīng)力、拉伸強度、拉斷伸長率、撕裂強度、回彈值和壓縮疲勞溫升的等值曲線。

從圖1可以看出,隨著炭黑和白炭黑用量增大,焦燒時間呈縮短的趨勢。從圖2可以看出,隨著炭黑用量增大,正硫化時間呈縮短的趨勢;隨著白炭黑用量增大,正硫化時間呈延長趨勢。

從圖3~8可以看出,隨著炭黑和白炭黑用量增大,硫化膠的300%定伸應(yīng)力均增大,但炭黑用量對300%定伸應(yīng)力的影響較白炭黑明顯;拉伸強度和拉斷伸長率均呈減小的趨勢,而且炭黑用量對拉斷伸長率的影響比白炭黑明顯;撕裂強度呈上升趨勢;回彈值呈下降趨勢;壓縮疲勞溫升呈上升趨勢,且炭黑的影響比白炭黑大。

2.3　大配合試驗

根據(jù)小配合試驗結(jié)果,結(jié)合公司對胎面膠的指標(biāo)要求,擬定的試驗配方如下:NR/BR　100,炭黑　20,白炭黑　10,其它補強劑　20,氧化鋅4,硬脂酸　3,防老劑　4.5,增塑劑　5,硅烷偶聯(lián)劑　2,硫化劑　1.7,促進劑　1.1,其它　4。生產(chǎn)配方為:NR/BR　100,炭黑　53,氧化鋅　4,硬脂酸　3,防老劑　4.5,增塑劑　6,硫化劑　1.7,促進劑　1,其它　4。

用試驗配方進行大配合試驗,并與生產(chǎn)配方進行比較,其結(jié)果見表3和4。

從表3可以看出,與生產(chǎn)配方膠料相比,試驗配方膠料的門尼粘度相當(dāng),焦燒時間有所縮短,硫化速度稍快。

從表4可以看出,改進配方后,40 min硫化膠的300%定伸應(yīng)力提高了16.5%,拉伸強度提高了21.5%,撕裂強度提高了20.5%,回彈值提高了15.7%,壓縮疲勞溫升下降了20.6%,老化后拉伸強度和拉斷伸長率變化率均有所下降,其它性能基本相當(dāng)。由此看來,試驗配方膠料具有高強度、高抗撕裂性能、高彈性和低生熱性能,綜合性能比生產(chǎn)配方有大幅度提高。

另外,與生產(chǎn)配方相比,試驗配方膠料混煉時包輥性能良好,胎面擠出時口型溫度較低,膠片表面平整、光亮。

2.4　成品輪胎性能

采用試驗配方生產(chǎn)6條10.00-20 16PR輪胎,從中選取3條分別進行物理、高速和耐久性能試驗,結(jié)果見表5和6。

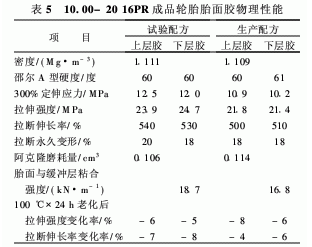

從表5可以看出,與生產(chǎn)配方相比,試驗配方胎面膠的300%定伸應(yīng)力、拉伸強度和扯斷伸長率較高,胎面與緩沖層粘合性能較好,其它性能相當(dāng)。

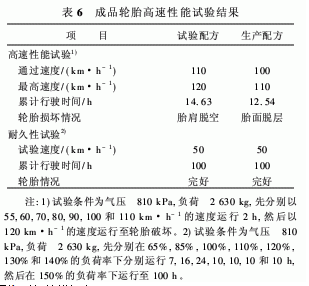

從表6可以看出,與生產(chǎn)配方輪胎相比,試驗配方輪胎的高速性能得到改善(提高一個速度級別),耐久性能相當(dāng)。

3　結(jié)論

白炭黑175GR與炭黑采用適當(dāng)?shù)谋壤⒂?可在降低載重輪胎胎面膠生熱的同時提高強伸性能、抗撕裂性能和彈性,顯著改善輪胎的高速性能,提高性能價格比
