馬建華1，張立群1，2，吳友平1，2(1.北京化工大學有機無機復合材料國家重點實驗室，北京　100029;2.北京化工大學北京市新型高分子材料制備與成型加工重點實驗室，北京　100029)

摘要：對比研究白炭黑填充溶聚丁苯橡膠(SSBR)以及SSBR并用順丁橡膠(BR)、異戊橡膠和反式1，4-聚異戊二烯(TPI)所制備復合材料的性能。結果表明：經偶聯劑Si69改性的白炭黑填充的SSBR/BR并用膠在低溫下的損耗因子(tanδ)最大，在60℃下的tanδ值最小，耐磨性能最好，抗切割性能最差;白炭黑填充的SSBR/TPI并用膠在60℃下的tanδ值最大。

關鍵詞：白炭黑;溶聚丁苯橡膠;順丁橡膠;異戊橡膠;反式1，4-聚異戊二烯;動態性能;耐磨性能;抗切割性能

中圖分類號：TQ330.38+3;TQ333文獻標志碼：A文章編號：1000-890X(2013)12-0709-07

綠色輪胎的特點是同時具有低滾動阻力、高抗?jié)窕阅芎透吣湍バ阅?。隨著橡膠合成技術以及填料制備技術的發展，胎面材料的耐磨性能有了很大改善，因此降低輪胎滾動阻力的同時保證其良好的抗?jié)窕阅艹蔀榫G色輪胎制造中最重要的要求[1]。眾所周知，橡膠是具有很強粘彈性的材料，而這一特性在使胎面擁有良好動態抓著力的同時，也相應帶來了滯后生熱。通常認為高溫下的損耗因子(tanδ)是表征胎面膠滯后生熱的一個關鍵參數，它與輪胎的滾動阻力有良好的相關性。高溫(50～80 ℃)下tanδ 值較小、低溫(-20～0℃)下tanδ 值較大對滾動阻力和抗?jié)窕阅苡欣鸞2]。

與傳統的炭黑填充膠相比，白炭黑填充膠具有較好的抗?jié)窕阅芎洼^低的滾動阻力，因此白炭黑成為制造綠色輪胎的主要填料[3]。而對于不同的橡膠，不同溫度下的tanδ值與橡膠的玻璃化溫度(Tg)有很大關系，Tg越高，在使用溫度下橡膠的滯后損失越大。例如，順丁橡膠(BR)的Tg極低，溫度在30℃以上時其tanδ值也較低，表明這種材料是低滾動阻力胎面的最佳原材料，但是其抗?jié)窕阅茌^差;天然橡膠(NR)的Tg為-70℃，其低溫屈撓性能和耐磨性能均不如BR，但在同樣低的滾動阻力和生熱下，其抗?jié)窕阅茌^好;苯乙烯質量分?jǐn)?shù)為0.40的丁苯橡膠(SBR)的Tg較高，其滾動阻力和生熱性能均比BR和NR差，但其抗?jié)窕阅?，特別是高速下的制動性能極好[4]。通過對BR，NR和SBR的比較發現，生膠單用或并用會影響輪胎的滾動阻力。最近的研究發現，與NR具有相同化學組成的反式1，4-聚異戊二烯(TPI)，在所有的輪胎用膠中其60℃下的tanδ值最低[5]。將15～30份TPI并用于炭黑填充的乳聚丁苯橡膠和NR中均可以有效地降低復合材料60℃下的tanδ值[6-7]，然而將少量TPI并用于白炭黑填充的溶聚丁苯橡膠(SSBR)中是否能進一步降低復合材料的滯后生熱還鮮見報道，因此本試驗對白炭黑填充SSBR并用BR、異戊橡膠(IR)或TPI的復合材料性能進行對比研究，以期為高性能乘用輪胎的配方設計及生產工藝開發提供參考。

1　實驗

1.1　主要原材料

SSBR，牌號Buna　VSL　5025-2HM，苯乙烯質量分?jǐn)?shù)為0.25，乙烯基質量分?jǐn)?shù)為0.50，充37.5份環保芳烴油，德國朗盛公司產品;BR，牌號BUD　1208，順式1，4-結構質量分?jǐn)?shù)為0.98，美國固特異輪胎橡膠公司產品;IR，牌號SKI-3，順式1，4-異戊二烯質量分?jǐn)?shù)為0.97，俄羅斯Nizhnekamsk石化公司產品;TPI，反式1，4-異戊二烯質量分?jǐn)?shù)為0.98，青島科大方泰材料工程有限公司產品;沉淀法白炭黑，牌號Z-1165MP，羅地亞白炭黑(青島)有限公司產品;偶聯劑Si69，南京曙光化工集團有限公司產品。

1.2　試驗配方

試驗配方如表1所示。

1.3　試樣制備

橡膠復合材料采用三段混煉工藝制備。第一段混煉工藝為：調整Φ160mm×320mm 兩輥開煉機(廣東湛江機械廠產品)輥距為2mm，在SSBR及不同并用膠中加入白炭黑。對于并用TPI的配方，先將TPI粒料成片后混入SSBR 中，然后在室溫下加入白炭黑，繼續混煉5min，促進填料初分散，第一段混煉時間控制在20min。第二段混煉工藝為：第一段混煉膠在溫度為150℃的SK-1608型電加熱兩輥開煉機(上海橡膠機械廠產品)上進行原位反應，混煉時間為5min，混煉后膠料出片停放2h。第三段混煉工藝為：第二段混煉膠在Φ160mm×320mm兩輥開煉機上加入其他配合劑(氧化鋅、硬脂酸、石蠟等)，最后加入促進劑和硫黃，混煉時間約為10min。

混煉膠停放16h后，采用P3555B2型硫化儀(北京環峰化工機械實驗廠產品)測得t90。混煉膠在平板硫化機上硫化，硫化條件為150℃×1.4　測試分析

1.4.1　凝膠滲透色譜(GPC)分析

采用GPC測試儀(美國Waters公司產品)對4種橡膠的相對分子質量及其分布進行測試。測試條件為：流動相　四氫呋喃;流速　1mL·min-1;示差和紫外檢測器溫度　30℃。

1.4.2　差示掃描量熱(DSC)分析

采用Stare　System　DSC 分析儀(瑞士Mettler-Toledo公司產品)對4種橡膠進行DSC分析。測試條件為：氣氛　氮?dú)?溫度范圍　-120～+100℃;升溫速率　10℃·min-1。

1.4.3　動態性能

采用RPA2000型橡膠加工分析儀(RPA，美國阿爾法科技有限公司產品)對4種橡膠進行頻率掃描，測試條件為：溫度　100℃，應變　14%，頻率范圍　0.05～32Hz;對混煉膠進行應變掃描，測試條件為：頻率　1Hz，溫度　100℃，應變范圍　0.28%～400%;對硫化膠進行應變掃描，測試條件為：頻率　10Hz，溫度　60℃，應變范圍　0.28%～40%。

采用VA3000型動態力學熱分析儀(DMTA，法國01dB-Metravib公司產品)對硫化膠進行溫度掃描。測試條件為：拉伸模式，應變　0.1%，頻率　10Hz，溫度范圍　-80～+100℃。

1.4.4　物理性能

邵爾A 型硬度按GB/T　531.1—2008《硫化橡膠或熱塑性橡膠壓入硬度試驗方法第1部分：邵氏硬度計法(邵爾硬度)》進行測試。拉伸強度和撕裂強度采用CMT4104型電子拉力試驗機(深圳市新三思材料檢測有限公司產品)分別按GB/T　528—2009《硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定》和GB/T　529—2008《硫化橡膠或熱塑性橡膠撕裂強度的測定(褲形、直角形和新月形試樣)》進行測試，撕裂強度試樣為直角形。

1.4.5　耐磨性能

采用MZ-4061型阿克隆磨耗試驗機(江都市明珠試驗機械廠產品)按GB/T　1689—1998《硫化橡膠耐磨性能的測定(用阿克隆磨耗機)》進行測試，試樣與砂輪成15°角，受力為26.7N。

1.4.6　抗切割性能

采用RCC-Ⅰ型橡膠動態切割試驗機(北京萬匯一方科技發展有限公司產品)進行測試，轉速為720r·min-1，切割頻率為120次·min-1，切割時間為20min。

2　結果與討論

2.1　生膠特性及加工性能

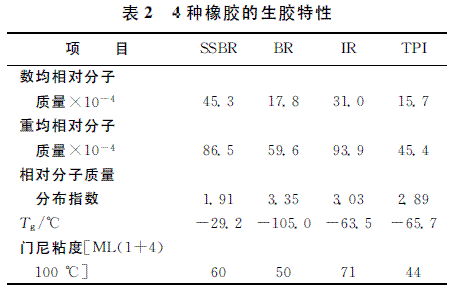

對于橡膠材料，其相對分子質量及其分布對加工性能有很大影響。SSBR，BR，IR和TPI的生膠特性如表2所示。

從表2可以看出，SSBR具有最大的數均相對分子質量和最窄的相對分子質量分布，而其較低的門尼粘度主要是因?yàn)槌涮盍?7.5份環保芳烴油。對于其他3種未充油的橡膠，相對分子質量是影響其門尼粘度的主要因素。

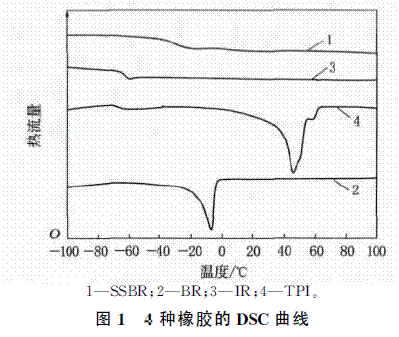

采用DSC分析儀對4種橡膠的分子鏈活動性以及結晶性進行相關考察，DSC曲線如圖1所示。IR和TPI(化學組分均為聚異戊二烯，IR為高順式的聚異戊二烯，TPI為全反式結構的聚異戊二烯)具有相近的Tg，而不同于IR 和SSBR，BR和TPI生膠的DSC曲線上均出現了結晶吸熱峰，其結晶峰位分別為-6.3和46.1℃。由于室溫下TPI以結晶態的形式存在，類似塑料性質，因此對其進行加工時輥溫需要保持在80℃以上，以保證其可在橡膠態下進行良好的混煉。

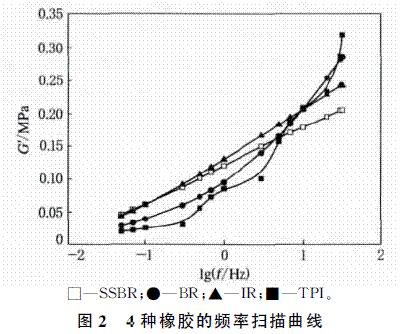

為了進一步了解不同橡膠在加工過程中的流變性差異，采用RPA對4種橡膠進行頻率掃描，結果如圖2所示，G′為剪切儲能模量，f 為頻率。

從圖2可以看出，相對于SSBR和IR，BR和TPI對頻率具有更高的敏感性。根據時間-溫度等效原理，提高溫度與降低頻率具有同等效果，因此在BR和TPI的加工過程中均需要保持一定輥溫，以降低因晶態存在而增大的儲能模量，進而改善加工性能。

      2.2　填料網絡結構———Payne效應

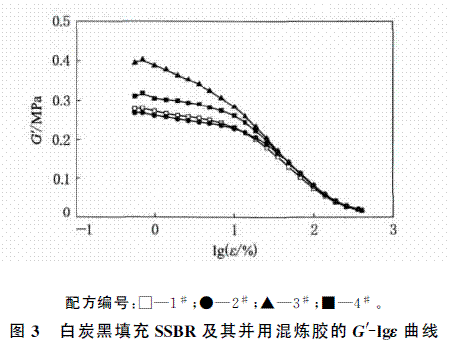

白炭黑填充SSBR及其并用混煉膠的G′-應變(ε)曲線如圖3所示。

從圖3可以看出，4種混煉膠的G′隨著應變的增大所表現出的Payne效應由強到弱依次為：SSBR/IR，SSBR/TPI，SSBR，SSBR/BR。眾所周知，填充橡膠Payne效應的高低主要與聚合物內部形成的填料網絡結構強弱有關，較強的填料網絡結構會導致較高的Payne效應[8]。不同于炭黑與橡膠之間通過物理吸附結合，白炭黑只有通過硅烷偶聯劑改性后才能很好地應用于輪胎胎面[9]。因此，當考察白炭黑填充橡膠的填料網絡結構強度時首先需要關注硅烷偶聯劑在體系中的反應效果。在IR 的混煉過程中，分子斷鏈產生大量的自由基會影響硅烷偶聯劑對白炭黑的改性作用，因此在SSBR并用IR后，膠料表現出最高的Payne效應。與SSBR 相比，具有結晶性的TPI的存在并不利于白炭黑的第1步混合，而在膠料的熱處理過程(150℃)中，只有當TPI的晶態完全熔融，白炭黑才可以有效地分散于TPI中，因此初分散效果不佳而偶聯反應較完全的SSBR/TPI膠料的Payne效應略高于SSBR 膠料。對于SSBR/BR膠料，一方面，BR較低的結晶溫度保證了白炭黑在并用膠中具有最佳的初分散效果;另一方面，兩種膠料良好的耐熱穩定性保證了硅烷偶聯劑與白炭黑具有最優的偶聯效果，進而導致SSBR/BR膠料的Payne效應最低。

2.3　硫化特性

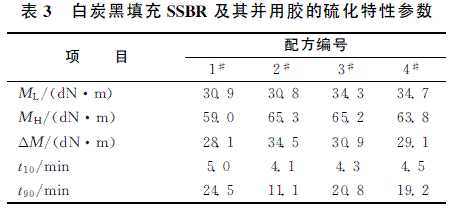

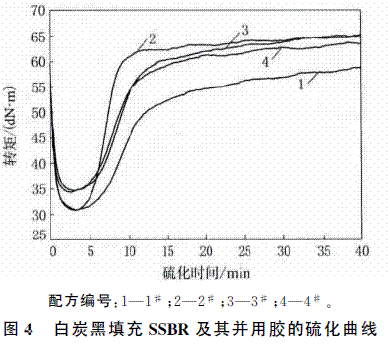

白炭黑填充SSBR及其并用膠的硫化曲線和硫化特性參數(150℃)分別如圖4和表3所示。

從圖4可以看出，3種SSBR并用膠均獲得了快于單用SSBR膠料的起硫速度和硫化速度。這是由于SSBR中含有弱吸電子的苯基和乙烯基側基，位阻效應較大。而與SSBR相比，并用膠中IR和TPI含有推電子的側甲基，BR中沒有產生位阻效應的側基，因此以上并用膠均降低了硫化反應的活化能，從而導致硫化速度加快[10]。從圖4還可以看出，SSBR/IR和SSBR/TPI并用膠具有較高的ML，這是由于其填料網絡結構較高(見圖3)所致。

2.4　物理性能

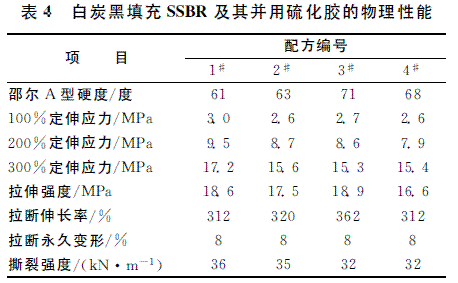

白炭黑填充SSBR及其并用硫化膠的物理性能如表4所示。

從表4可以看出，白炭黑填充SSBR硫化膠的定伸應力最大，這是由SSBR較高的數均相對分子質量和較窄的相對分子質量分布決定的。對比3種SSBR并用硫化膠，SSBR/TPI硫化膠的拉伸強度最低，這是由于TPI的相對分子質量較小，而且并用膠中存在的少量TPI微晶會導致交聯網絡局部應力集中，不利于分子鏈運動和應力傳遞，因此拉伸強度下降[11]。硫化膠的硬度與復合材料中填料的網絡結構強度密切相關，4種硫化膠的邵爾A 型硬度由大到小依次為：SSBR/IR，SSBR/TPI，SSBR/BR，SSBR。SSBR/BR 并用硫化膠的邵爾A 型硬度略高于SSBR硫化膠主要是由于前者的交聯密度相對較高(見表3的ΔM)所致。

2.5　動態力學性能

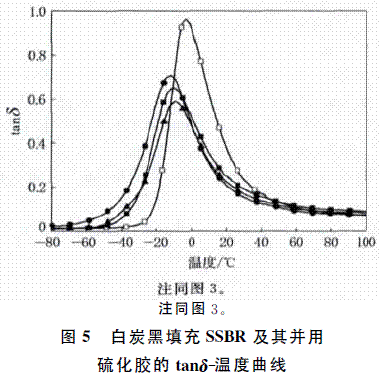

白炭黑填充SSBR及其并用硫化膠的tanδ-溫度曲線如圖5所示。

由于幾種復合材料中填充的是同一種填料，因此粘彈特性成為影響其抗?jié)窕阅芎蜐L動阻力的主要因素。從表2可以看出，BR，IR和TPI的Tg均遠低于SSBR，因此在SSBR中并用任何一種橡膠，復合材料的Tg均會不同程度地向低溫移動，進而影響硫化膠在-20～0 ℃下的tanδ值，由此看出白炭黑填充SSBR硫化膠在抗?jié)窕阅芊矫鎯?yōu)于任何一種并用膠。3種SSBR并用硫化膠在低溫下的tanδ 值由大到小依次為：SSBR/BR，SSBR/TPI，SSBR/IR，進一步說明白炭黑填充SSBR/BR 并用膠具有更好的抗?jié)窕阅堋?/p>

高溫(50～80℃)下tanδ值的大小是由橡膠中填料聚集體在動態條件下的破壞與重構決定[12]，填料網絡結構較弱的復合材料通常會獲得較低的滯后損失，即較小的tanδ值。從圖5可以看出，60℃下4種硫化膠的tanδ值由大到小依次為：SSBR/TPI，SSBR，SSBR/IR，SSBR/BR。相比之下，在白炭黑填充SSBR體系中并用BR獲得了較其他體系更低的滯后損失。在橡膠材料的實際使用中，應變也是影響橡膠材料滯后損失的一個重要參數。為進一步考察橡膠材料在60℃、不同應變下的滯后損失，采用RPA 對幾種硫化膠進行應變掃描。

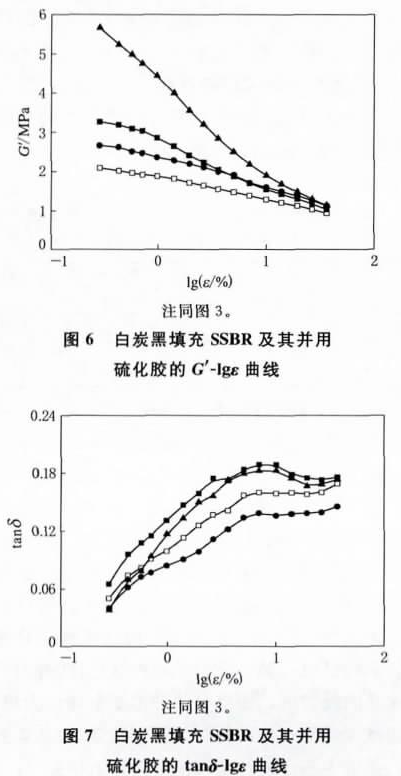

白炭黑填充SSBR及其并用硫化膠的G′-lgε曲線和tanδ-lgε曲線分別如圖6和7所示。

從圖6可以看出，除了白炭黑填充SSBR/BR體系，表征填料網絡結構的Payne效應高低順序并沒有因?yàn)榱蚧^程而改變。在橡膠的硫化過程中，橡膠材料內部形成硫化交聯網絡的同時，橡膠基體中的填料也會因?yàn)闊嶙饔枚M(jìn)一步傾向于聚集[13]。因此，相對于混煉膠，硫化膠的模量有了很大提高。SSBR/BR并用硫化膠的Payne效應高于SSBR硫化膠是由于前者的交聯密度較高所致。

tanδ是橡膠損耗模量與儲能模量的比值，其大小主要取決于應變過程中填料網絡能夠破壞和重構的部分與不發生變化的部分之比。從圖7可以看出，隨著應變的增大，填料網絡的破壞加劇，由此導致tanδ 值呈增大趨勢。在測試應變范圍內，SSBR/BR并用硫化膠總是具有最低的滯后損失，而由于TPI內部存在少量可以充當填料的聚合物微晶以及體系內較強的填料網絡結構，因此白炭黑填充SSBR/TPI硫化膠在60℃下的滯后損失高于其他填充硫化膠。

2.6　耐磨性能和抗切割性能

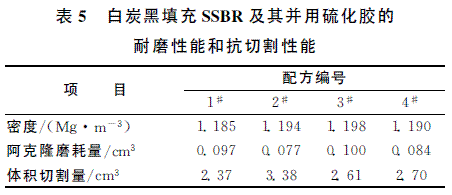

白炭黑填充SSBR及其并用硫化膠的耐磨性能和抗切割性能如表5所示。

通常認為具有良好的填料分散(即弱的填料網絡結構)、較強的填料-橡膠相互作用以及優異的機械-化學穩定性的橡膠材料會獲得較好的耐磨性能[14-15]。從表5可以看出，白炭黑填充SSBR/BR硫化膠的阿克隆磨耗量最小。動態切割試驗表征的是輪胎在非?？量搪访嫔系目蛊茐哪芰Γ形墨I(xiàn)認為硫化膠的機械強度和抗裂紋增長能力與抗切割性能呈正相關。而由于橡膠材料的抗切割測試過程是一個能量吸收過程，擁有較高滯后生熱的膠料可以使更多的沖擊能量轉化為熱能，進而減少切割對橡膠材料的機械破壞，因此橡膠材料的滯后生熱性能與抗切割性能呈負相關[16]。

從表5還可以看出，SSBR硫化膠具有最好的抗切割性能，而SSBR/BR硫化膠由于具有較高的交聯密度、相對較低的物理性能以及最低的動態滯后，因此表現出最差的抗切割性能。

3·結論

(1)白炭黑在SSBR/BR并用膠中獲得了最低的填料網絡結構，也由此得到60～80℃下最小的tanδ值。對比幾種SSBR并用膠，白炭黑填充SSBR/BR體系在-20～0℃下具有最大的tanδ值，同時具有最優異的耐磨性能，然而其抗切割性能最差。

(2)由于TPI具有較高的結晶溫度，導致白炭黑填充SSBR/TPI并用膠中TPI結晶部分影響了填料的初分散效果。而在硫化膠中，少量的TPI結晶增加了填料網絡結構的強度，因此相對于其他并用膠，白炭黑填充的SSBR/TPI并用膠在60℃下的動態滯后損失最大。

參考文獻：略
