朱永康 編譯(中橡集團炭黑工業研究設計院, 四川自貢 643000)
摘要：研究了兩個品種的炭黑即N330和N990(原生粒徑分別為46 nm和 >230 nm)對丁腈橡膠性能的影響。由兩條高溫流變動力學曲線(T1 = 180℃，T2 = 190℃)測定了活化能(Ea)。炭黑含量不同的膠料于150 ℃下在液壓平板硫化機中硫化。試樣在100 ℃的空氣循環烘箱內老化168 h，測定其老化前及之后的應力-應變。通過熱重分析考察了填充炭黑丁腈橡膠在流動的氮?dú)夥諊邪?0 ℃/ min速率升溫的熱降解與熱穩定性。
關鍵詞：N330炭黑;N990炭黑;丁腈橡膠;交聯密度;溶脹性能;熱穩定性
中圖分類號：TQ 330.38+1 文獻標識碼：B 文章編號：1671-8232(2014)01-0012-06
0 前言
丁腈橡膠常常用于制造汽車零部件，這是因?yàn)樗趯捰虻臏囟确秶鷥?nèi)具有耐燃油性、耐多種油品性和耐其它液體介質。然而，丁腈橡膠本身并不能用于要求耐高熱和耐臭氧的特定場合。丁腈橡膠的耐臭氧和耐熱老化性能相當差，這是由于其聚合物主鏈中含有不飽和鍵，這就使得丁腈橡膠在某些條件下發生斷鏈現象。
文中將含N990炭黑的丁腈橡膠膠料，與含N330炭黑的丁腈橡膠進行膠料比較。為此，用不同品種炭黑制備了丁腈橡膠膠料，并按照標準測試方法對硫化膠進行了試驗。圍繞了性能測試結果進行了討論，以確定可賦予橡膠膠料理想性能的適宜的炭黑品種。
1· 實驗部分
1.1 材料
研究采用的材料如下：
1.1.1 橡膠
丁腈橡膠(NBR Kraynac 34-50，加拿大Polysar公司產品)，丙烯腈含量33.2%;100℃下的門尼黏度50;相對密度1.17g/cm3;灰分 0.5%。
1.1.2 填料
1)高耐磨爐法炭黑N330(德固賽公司產品)：黑色粒狀粉末，粒徑46nm，相對密度1.78~1.82g/cm3，CTAB比表面積83±6m2 /g。DBP吸收值102 cm3/100g。
2)熱裂法炭黑N990(德固賽公司產品)：黑色粒狀粉末，粒徑230nm，相對密度1.80~1.85g/cm3，CTAB表面積7g/cm3，DBP吸收值(40±5)cm3/100g。
1.1.3 促進劑
1)N-環己烷基-2-苯并噻唑次磺酰胺(促進劑CZ)：淺灰色，非吸濕性粉末，熔點95℃~100℃，相對密度1.27~1.31g/cm3。
2)1,3二苯胍(Vulkacit D)：非吸濕性白色至淺粉紅色粉末，熔點140℃，相對密度1.13~1.15g/cm3。
1.1.4 抗氧化劑
N-異丙基-N-苯基-P-苯二胺(Vulkanox4010 NA)：相對密度1.14~1.18 g/cm3。
1.1.5 硫化劑
硫磺： 硫元素的淡黃色粉末， 純度99.9%，熔點112℃，相對密度2.04~2.06g/cm3。
1.1.6 活性劑
1)氧化鋅：超細粉末，純度99%，相對密度5.6g/cm3。
2)硬脂酸：熔點67℃~69℃，相對密度0.838g/cm3。
1.1.7 增塑劑
Naftolen 40/2：環烷油，淺黃色，相對密度0.936g/cm3，50℃時的黏度5.5~6，閃點175℃。
1.2 制備方法
1.2.1 混煉
膠料(見表1)用400mm×150mm的實驗室用雙輥開煉機制備，輥筒速比n1/n2= 28/22，輥筒溫度40℃~50℃。丁腈橡膠應先塑煉幾分鐘，然后添加活性劑(氧化鋅、硬脂酸)，樹脂和硫磺，促進劑CZ、二苯胍以及抗氧化劑(4010 NA)。炭黑以及增塑劑(Naftolen40/2)應在混煉幾分鐘后添加。膠料硫化前應先停放一夜。膠料混煉后，將其模壓成2mm厚的膠片，用于測定初始性能和老化后性能。膠片在液壓平板硫化機內模壓成型，使用孟山都流變儀100S在160℃下獲得的扭矩從而確定硫化條件。
1.2.2 硫化
在約60MPa壓力下，用電加熱硫化機于150 ℃下進行硫化，制備硫化膠。
1.3 表征方法
1.3.1 流變特性
硫化特性：依照ASTM D-2084在150℃下利用孟山都100C型流變儀，對ML(最小扭矩)，MH(最大扭矩)，tc90(正硫化時間)和ts2(焦燒時間)進行了測定。
1.3.2 硫化動力學
由扭矩-時間曲線計算交聯的表觀活化能(Eac)和逆活化能(Ear)等交聯過程的中動力學參數，該曲線是在兩種不同溫度(180℃和190℃)下，用振蕩盤流變儀(孟山都100 C型流變儀)對硫磺硫化體系進行實驗后獲得的。
1.3.3 力學性能測定
將2mm厚的模壓膠片切成啞鈴形試樣。根據ASTM D-412，于室溫下在電動拉力試驗機(Zwick 1425)上測定力學性能(如拉伸強度和拉斷伸長率);根據ISO7619利用壓入硬度測試儀測量硬度。為了考察熱老化對力學性能的影響，將硫化膠置于100℃的空氣循環老化箱內老化168h。計算拉伸強度和拉斷伸長率的保持率(%)。

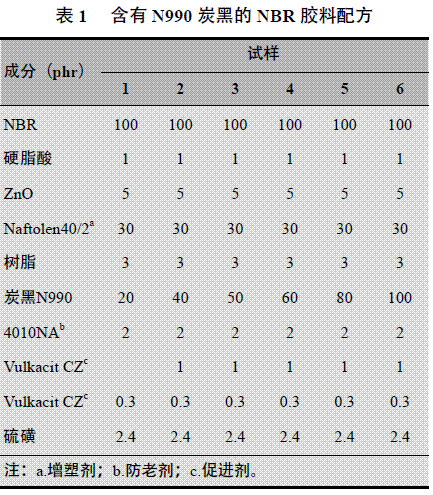

膠料配方(見表1)用每百份橡膠中的質量份數(phr)表示。
1.3.4 溶脹度測定和交聯密度測定
準確稱量(W)試樣(約1g)并將它浸泡于盛有約30mL甲苯的封閉瓶?jī)?nèi)，8天后取出。用濾紙將其表面吸干，把試樣放置在先前稱量過的瓶中并迅速稱重(W0)。
利用溶脹前后的試樣質量(W和W0)及溶劑和聚合物的密度ql和qp計算體積溶脹比
(rv)或質量溶脹率：
rv=1+(qp/ql)(W ’/W-1) (1)
rw=W ’/W (2)
ν2g=1/rv (3)
式中，ν2g是聚合物在溶脹凝膠中的體積分?jǐn)?shù)。利用公式(9)計算出Mc
χ是弗洛里-哈金斯(橡膠-甲苯)相互作用參數，此計算中的NBR -甲苯體系取值0.435。VS是甲苯的摩爾體積(106.4cm3/mol )。
1.3.5 含炭黑丁腈橡膠的熱穩定性
在珀金埃爾默儀器公司(Perkin Elmer)生產的TGS-2熱重分析儀上進行了熱解重量(TG)測定。橡膠試樣按照10℃/ min的加熱速率在氮?dú)夥諊校瑥?5℃加熱到750℃，氣體流率為50cm3/min。試樣質量為17mg~25mg不等。
2· 結果與討論
2.1 硫化特性

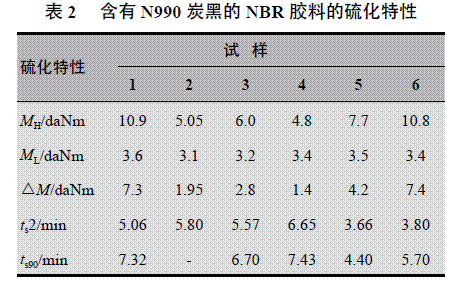

表2列示了N990炭黑填充丁腈橡膠膠料在150℃下的硫化特性：最大扭矩和最小扭矩(MH和ML)，△扭矩差(DM，即最大扭矩和最小扭矩之差)，焦燒時間(ts2)，正硫化時間(tc90)。
隨著炭黑填充量的增加，MH和DM值減小，直到炭黑含量達60份時為止，然后又增大。ML值在3.1~3.6 daNm范圍內。N330炭黑和N990炭黑填充膠料，均在填充量達60份時獲得了ts2和tc90的最大值。
隨著炭黑結構度的提高(見圖1)，MH、ML、DM、ts2和tc90值均增大?！髋ぞ刂饕Q于膠料中游離硫化劑的多少。MH和ML之差可作為橡膠膠料交聯密度的間接量度指標。
2.2 力學性能
往聚合物材料中添加填料可導致聚合物基質的力學性能改善。補強效應直接與界面間的性能相關，并取決于聚合物與補強填料之間特定的相互作用。填料摻入到彈性體內可賦予復合材料許多有用的性能。眾所周知，這些性能主要取決于填料粒子的分散狀況和主要的相關性能：粒徑比表面積，聚集體結構，表面活性以及與橡膠填料的相互作用。炭黑的表面化學性質僅對填充膠料的硫化行為有重大影響。只有當填料在橡膠基質中分散良好時，才能獲得最佳的補強性能。填料與橡膠之間的化學相互作用或物理相互作用，是補強效應中的又一個重要因素。就炭黑而言，填料-聚合物間的相互作用主要是物理性質的(物理吸附)。
研究中制備的膠料的測試結果(見表3)表明，炭黑品種及填充量可改變膠料的力學性能。
隨著N330炭黑和N990炭黑填充量的增加，硫化膠料的拉伸強度和硬度增至最高值，然后再下降，但這兩種炭黑膠料的拉斷伸長率均減小。膠料性能取決于炭黑的填充量以及比表面積和結構。這些炭黑品種有著不同的比表面積和結構。
對于N330炭黑和N990炭黑填充丁腈橡膠，當炭黑含量為100份時皆獲得了最大拉伸強度值。在這一配合試驗中，含粒度更細的N330炭黑膠料的拉伸強度比含N990炭黑膠料的高。
對于這兩個炭黑品種， 隨著填充量的增加，膠料的拉斷伸長率降低，硬度(邵爾A)增大。
由于炭黑填充量的增加，使得炭黑有多余的表面可供聚合物附著。當填充量達到一個極限值時，炭黑便起不到補強作用了。隨著炭黑結構度的提高，膠料的拉斷伸長率減小，而拉伸強度和硬度則增大。

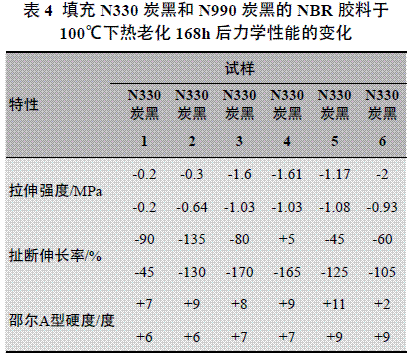

硫化膠的耐熱老化性能被認為是橡膠產品保持長使用壽命的基本要求?？梢钥闯?，就這兩種炭黑而言，在100℃下老化168h后(見表4)，膠料的拉伸強度和拉斷伸長率的變化隨炭黑含量的增加而減小。由于炭黑結構度的提高，膠料的拉伸強度和拉斷伸長率的變化增大了2倍。
硬度由于炭黑填充量的增加而增大，這可以歸結于熱老化后交聯密度的提高。拉伸強度是交聯鍵的性質和類型，交聯密度，彈性體的化學結構，以及與降解相關的變化的復合函數?？梢钥闯?，含60份N330炭黑的試樣和含100份N990炭黑的試樣，表現出比其它試樣更好的耐老化性能。膠料拉斷伸長率的變化隨炭黑含量的增加而減小，并隨著炭黑結構度的提高而減小。
2.3 硫化動力學
在膠料的硫磺硫化過程中，橡膠聚合物鏈之間形成交聯鍵(硫化)，同時一些鍵則發生衰變(變質)。這兩個反應的臨界閾值，硫化活化能(Eac)及逆活化能(Ear)是橡膠膠料硫化特性的特征性參數，可用來作為膠料能量兼容性的評判標準。硫化狀態通常用流變儀來測定，其中動力學乃是通過硫化過程中扭矩的變化來描述的。

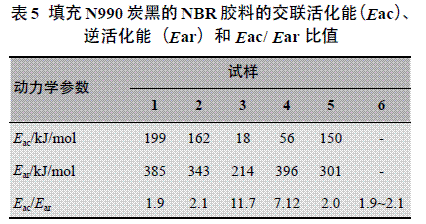

表5列示了炭黑填充丁腈橡膠膠料的Eac、Ear和Ear/Eac關系。隨著NBR/CB交聯體系中炭黑填充量的增加，只要不超過50份，Eac均會減小，一旦填充量超過了50份，則Eac趨于增大。含50 份N990炭黑的丁腈橡膠膠料(試樣3)具有最小的Eac值和最大的Ear/Eac關系值。通過流變儀獲得的動力學參數表明，對于所有的橡膠膠料，N330炭黑均可降低其活化能，整體硫化速率則超過了含N990炭黑的膠料。
2.4 交聯密度

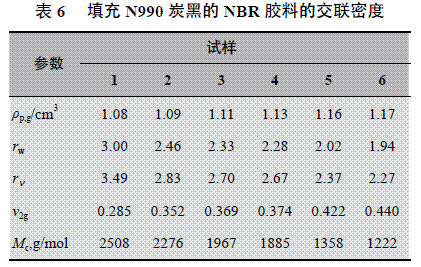

表6列示了硫化膠的交聯密度和有效交聯鍵之間的分子鏈的數均分子質量(MC)的計算值。
rW值和rV值隨著N330炭黑和N990炭黑含量的增加而減小。聚合物體積比ν2g隨著炭黑含量的增加而增大，含有100份炭黑的試樣的ν2g最大。在炭黑含量最高的情況下，N330炭黑和N990炭黑均獲得了最小的鏈分子質量。聚合物分子鏈與炭黑表面官能團之間的鍵合，由于填料對硫化反應的影響，可能使聚合物基質中的交聯鍵增加，可以解釋溶脹程度下降的現象。即使炭黑的濃度比較低，觀察到硫化膠也呈現出了三維結構。填充硫化膠總是比未填充硫化膠具有更高的交聯密度。
溶脹試樣中的聚合物體積比ν2g隨炭黑量的增加而增大，在試樣中含有100份N990炭黑和N330炭黑的情況下達到最大值(試樣6)。
炭黑含量的增加導致MC的減小，即由于基質形成的有效密度使得其分?jǐn)?shù)減小，彈性體與溶劑的相互作用程度降低。溶脹試樣中聚合物體積比的增大以及MC的減小，可以用填料-基質結構的形成來解釋。
2.5 NBR/ CB 膠料的熱穩定性
對N990炭黑填充NBR膠料的熱穩定性進行了討論。采用如下分析方法：
? 動態TG曲線(質量損失與溫度的關系)，曲線的形狀，尤其是其初始部分;某些質量損失(即0.5%、10%和30%)的溫度值(質量損失為0.5%的溫度被視為起始分解溫度，即IDT)。
? 750℃時的總質量損失(%)，即質量損失速率隨溫度變化的情形;然后是最大峰值時的溫度和質量損失(動態TG曲線的一階導數)。

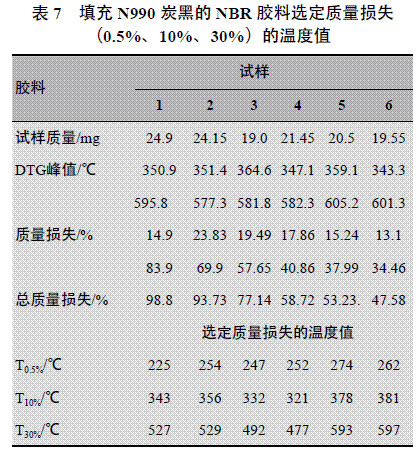

表7列示了質量損失為0.5%、10%和30%時的初始分解溫度(IDT)。根據IDT (T0.5%)可以看出，含有80份N990炭黑的NBR膠料的穩定性最好(274℃)。與N330炭黑填充丁腈橡膠相比，N990炭黑填充丁腈橡膠具有更低的IDT值。在質量損失10%時填充量為100份的NBR/N990炭黑橡膠與填充量為60份的N330炭黑/NBR，試樣具有最高的溫度值(381℃和 373℃)。不過，當質量損失為30%時，填充量為50份的NBR/N330炭黑橡膠與填充量為100份的NBR/N990炭黑橡膠比其它膠料更為穩定。
可能影響初始TG行為的最重要的因素包括：聚合物主鏈中的鍵合強度，交聯密度，以及聚合物鏈的柔韌性，柔韌性又受聚合物結構和交聯密度的影響。

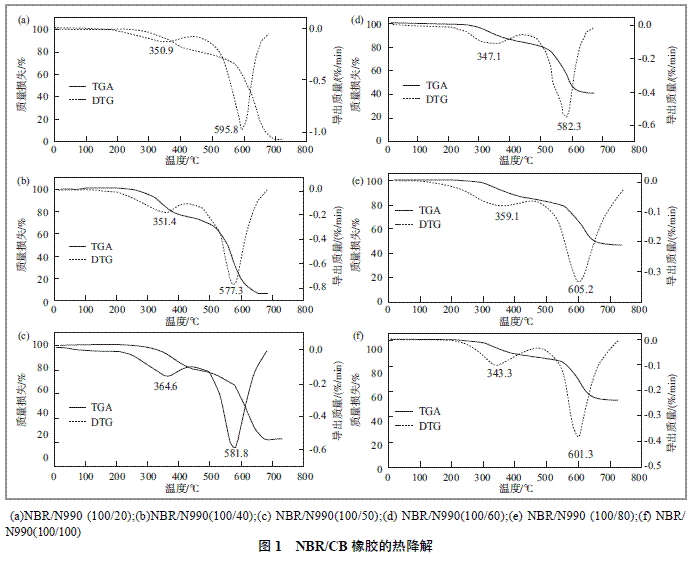

填充N330炭黑和N990炭黑的NBR膠料的熱分解，一般發生在兩個主要階段(圖1和表7)。當溫度不超過300℃時，未出現任何變化，因而沒有質量損失。第一步降解發生在300℃~400℃的溫度區域，質量損失率在14.74%~22.37%和13.1%~23.83%(視NBR中炭黑的品種和用量而定)，油(Naftolen 40/2)的蒸發可以充分說明這一點。填充N330炭黑和N990炭黑的試樣，第二步降解分別開始于600℃和580℃，結束于700℃和605℃。
600℃~700℃區域內的質量損失率，N330炭黑和N990炭黑分別為40.01%~79.06%不等，580℃~605℃區域內分別為34.46%~83.9%不等，這表明聚合物發生了降解。柔韌性最好的多硫鍵發生了斷裂，并轉化成單硫鍵和雙硫鍵。合成橡膠分子鏈往往因分子內的氫轉移，導致隨機斷鏈而分解。表7列示了N990炭黑填充丁腈橡膠膠料的DTG(差示熱重分析)峰值。DTG峰值遷移至更高的溫度點說明，填充50份和80份N330炭黑和N990炭黑的丁腈橡膠的熱穩定性提高。
3· 結論
關于NBR/ CB橡膠膠料的硫化特性、動力學性能、力學性能、交聯密度和熱穩定性，研究所獲得的結果足以得出如下結論[1]：
(1) 隨著炭黑填充量的增加，炭黑含量在60份以內MH和DM值會減小，一旦超過60份則兩者都會增大。ML值在3.1~3.6dNm范圍內波動。N330炭黑和N990炭黑填充膠料，其ts2和tc90的最高值均在60份填充量時獲得。無論在有或沒有其它配合劑(不光是N990炭黑為其主要結構)的情況下，含次磺酰胺類促進劑的橡膠加熱時，N330炭黑通過促進硫化氫的形成和S-N鍵的斷裂激活了硫化過程。NBR/N330膠料具有比NBR/N990膠料更高的tc90值。
( 2)從流變儀上獲得的動力學研究結果表明，N330 炭黑可降低所有橡膠膠料的活化能，總體上硫化速率比N990炭黑高得更多。
(3) 隨著N330炭黑和N990炭黑填充量的增加，硫化膠料的拉伸強度和硬度增至最大值，隨即開始下降，但這兩種炭黑填充膠料的拉斷伸長率均下降。
(4)交聯密度隨著炭黑用量的增加而提高，rV、rW和MC值減小，但ν2g 和基質形成的密度隨著炭黑填充量的增加而增大，N330炭黑填充丁腈橡膠的值超過了N990炭黑填充丁腈橡膠。
(5) 炭黑表面的有機官能團，導致炭黑和橡膠基質間界面處的附著作用增強，使得分別填充50份和80份N330炭黑和N990炭黑的丁腈橡膠熱穩定性提高，界面性質得到改善。NBR/N330膠料熱穩定性高于NBR/N990膠料。
參考文獻：
[1]Suzana Samarzˇija-Jovanovic. The effect of different types of carbon lacks on the rheological and thermal propertiesof acrylonitrile butadiene rubber [J]. J Therm Anal Calorim, 2009, 98:275–283.[責任編輯：翁小兵]
